Kód: NCSR5427K

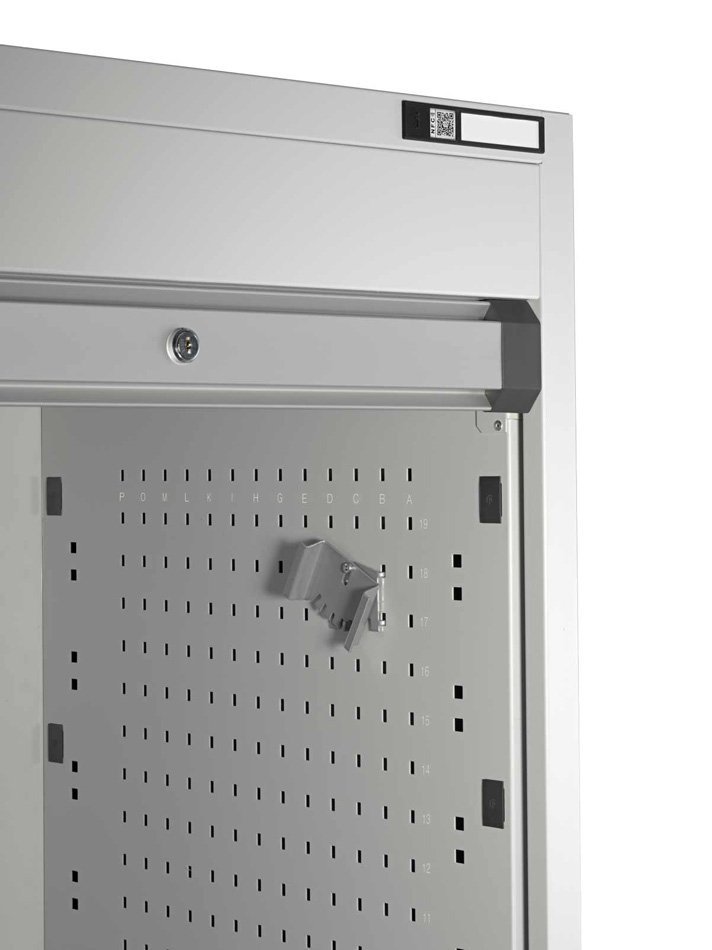

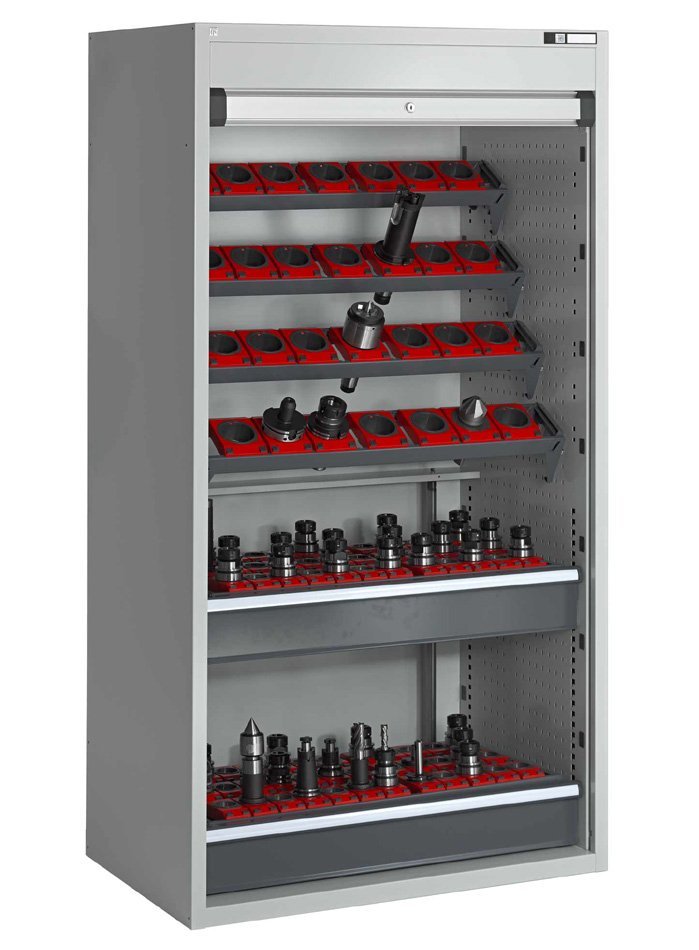

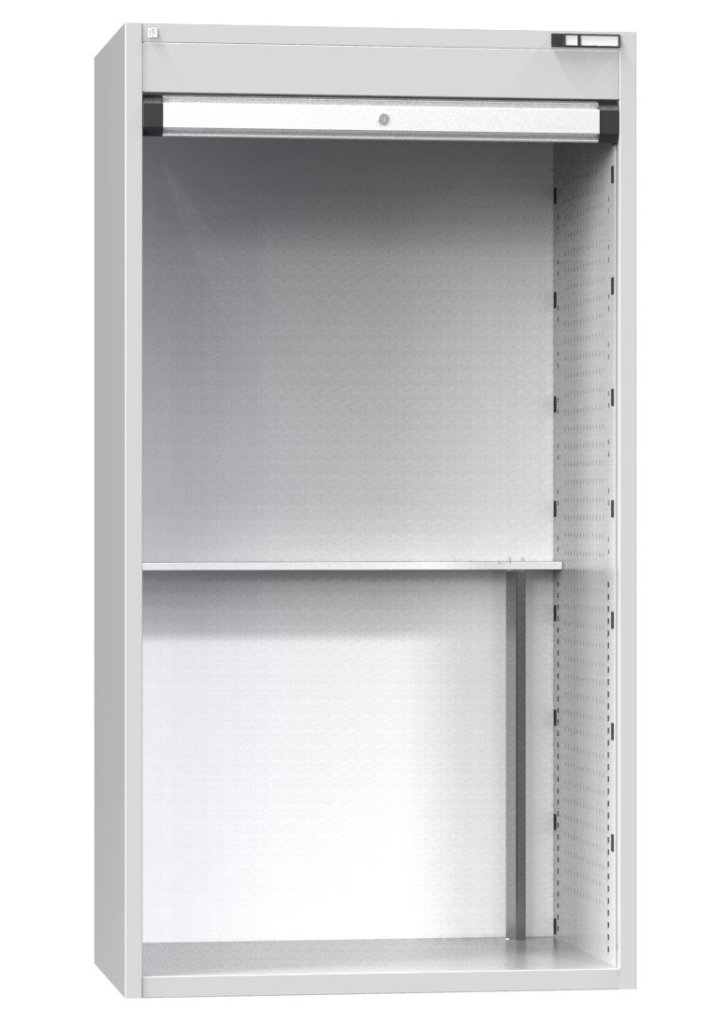

Skriňa pre NC nástroje s roletou, samonavíjacia hliníková lamelová roleta, nosnosť 600kg. Výška 1950 x šírka 1044 x hĺbka 655 mm, celý popis a parametre
Skriňa pre NC nástroje s roletou, samonavíjacia hliníková lamelová roleta, nosnosť 600kg. Výška 1950 x šírka 1044 x hĺbka 655 mm, bez vnútorného vybavenia.
| Výška: | 1950 mm |
|---|---|
| Šírka: | 1044 mm |
| Hĺbka: | 655 mm |
| Veľkosť: | 54 x 27 |
| Výbava držiakmi: | bez držiakov nástrojov |
| Nosnosť: | 600 kg |
| Hmotnosť: | 76 kg |
| Záruka (roky): | 2 |
| Výrobca: |
|
Kód: NCNN54
Nosič nástrojov do NC skríň, vozíkov a stojanov45.50 Eur bez DPH
(54.60 Eur s DPH)
Nosič nástrojov do NC skríň, vozíkov a stolových stojanov, veľkosť 36D alebo 54D. Dodávané so sadou multifunkčných držiakov. Do nosiča sa vkladajú a fixujú plastové i drevené držiaky nástrojov. Multifunkčný držiak umožňuje nastavenie uhlu sklonu nosiča.
Kód: NCNR5427
Nástrojový rám do NC skríň, vozíkov a stojanov60.58 Eur bez DPH
(72.70 Eur s DPH)
Nástrojový rám do NC skríň, vozíkov a stolových stojanov, veľkosť 36 x 27D, 36 x 36D alebo 54 x 27D. Dodávané so sadou multifunkčných držiakov. Do rámu sa vkladajú a fixujú plastové aj drevené držiaky nástrojov. Multifunkčný držiak umožňuje nastavenie uhlu sklonu nástrojového rámu.
Kód: ZCE75
Zásuvky ZCE - výška čela 75 až 300 mm, výsuv 88% (7 modelov)82.18 Eur bez DPH
(98.62 Eur s DPH)
Zásuvky do korpusov zásuvkových skríň ZC, vnútorná šírka x hĺbka zásuvky 918 x 459 mm, výška čela 75, 100, 125, 150, 200, 250 alebo 300 mm, výsuv 88%, nosnosť 70 kg.
Kód: ZCT75
Zásuvky ZCT - výška čela 75 až 300 mm, výsuv 100% (7 modelov)156.77 Eur bez DPH
(188.12 Eur s DPH)
Zásuvky do korpusov zásuvkových skríň ZC, vnútorná šírka x hĺbka zásuvky 918 x 459 mm, výška čela 75, 100, 125, 150, 200, 250 alebo 300 mm, výsuv 100%, nosnosť 200 kg.
Kód: NCP5427
Polica do NC skríň POLAK44.45 Eur bez DPH
(53.34 Eur s DPH)
Prestaviteľná polica do NC skríň, nosnosť 100kg, materiál pozink. Šírka 965 x hĺbka 571 x hrúbka 25 mm.
Kód: NCSOSR5427
Sokel k NC dielenskym skriniam POLAK122.21 Eur bez DPH
(146.65 Eur s DPH)
Sokel k NC dielenskym skriniam POLAK, výška 100 mm. Sokel určený pre NC skrine NCSR5427K. Skriňa sa na sokel stavia a fixuje pomocou profilov umiestnených na hornej ploche sokla. Súčasťou sokla sú odnímateľná čela, po odobratí je možné nabehnúť pod skriňu na sokli VZV vozíkom. Možné objednať dodatočne.
Kód: NCSK5427K
Skriňa pre NC nástroje s krídlovými dverami924.86 Eur bez DPH
(1 109.83 Eur s DPH)
Skriňa pre NC nástroje s krídlovými dverami, plné krídlové dvere, nosnosť 600 kg. Výška 1950, šírka 1044, hĺbka 655 mm, bez vnútorného vybavenia.
Kód: NCSR3627K
Skriňa pre NC nástroje roletová945.41 Eur bez DPH
(1 134.49 Eur s DPH)
Skriňa pre NC nástroje s roletou, samonavíjacia hliníková lamelová roleta, nosnosť 400 kg. Výška 1950 x šírka 738 x hĺbka 655 mm, bez vnútorného vybavenia.
Kód: NCSK3627K
Skriňa pre NC nástroje s krídlovými dverami780.96 Eur bez DPH
(937.15 Eur s DPH)
Skriňa pre NC nástroje s krídlovými dverami, plné krídlové dvere, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm, bez vnútorného vybavenia.
Kód: NCS_11_E
Skriňa pre CNC nástroje NCS 11E1 613.38 Eur bez DPH
(1 936.06 Eur s DPH)
Skriňa pre CNC nástroje s krídlovými dverami, plné krídlové dvere, nosnosť 800kg. Výška 1950, šírka 950, hĺbka 600 mm. Možnosť náhrady plných dverí dverami presklenými alebo dverami s drôtenou výplňou. Farba korpusu RAL 7035 svetlosivá.
Kód: NCSR3627-6
Roletová skriňa pre NC nástroje (5 modelov)1 533.41 Eur bez DPH
(1 840.09 Eur s DPH)
Skriňa pre NC nástroje s roletovými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vybavenie 2x polica, 1x nástrojový rám do skrine, 1x zásuvka 75 mm s plnovýsuvom, 2x zásuvka 75 mm s plnovýsuvom + 2x nástrojový rám do zásuvky. Bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSR3627-1
Roletová skriňa pre NC nástroje (5 modelov)1 290.82 Eur bez DPH
(1 548.98 Eur s DPH)
Skriňa pre NC nástroje s roletovými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vybavenie 8x nosič nástrojov, bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSR5427-1
Roletová skriňa pre NC nástroje (5 modelov)1 393.63 Eur bez DPH
(1 672.36 Eur s DPH)
Skriňa pre NC nástroje s roletovými dverami, nosnosť 600 kg. Výška 1950, šírka 1044, hĺbka 655 mm. Vybavenie 4x nástrojový rám do skrine, bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSR5427-6
Roletová skriňa pre NC nástroje (5 modelov)1 707.36 Eur bez DPH
(2 048.83 Eur s DPH)
Skriňa pre NC nástroje s roletovými dverami, nosnosť 600 kg. Výška 1950, šírka 1044, hĺbka 655 mm. Vybavenie 2x nástrojový rám do skrine, 2x zásuvka 75 mm s plnovýsuvom + 2x nástrojový rám do zásuvky. Bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSR3627-11
Roletová skriňa pre NC nástroje s výbavou1 625.38 Eur bez DPH
(1 950.46 Eur s DPH)
Skriňa pre NC nástroje s roletovými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vnútorná výbava - 2x polica, 2x nástrojový rám do skrine, 1x zásuvka 75 mm s plnovýsuvom + 12x 3-dielny žľab, 1x zásuvka 100 mm s plnovýsuvom + 12x krabička PK75, 1x zásuvka 100 mm s plnovýsuvom + protišmyková podložka, bez držiakov nástrojov.
Kód: NCSR3627-12
Roletová skriňa pre NC nástroje s výbavou2 192.45 Eur bez DPH
(2 630.94 Eur s DPH)
Skriňa pre NC nástroje s roletovými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vnútorná výbava - 2x polica, 2x nástrojový rám do skrine, 1x zásuvka 100 mm s plnovýsuvom + 12x 3-dielny žľab, 1x zásuvka 100 mm s plnovýsuvom + 12x krabička PK75, 3x zásuvka 100 mm s plnovýsuvom + 3x nástrojový rám do zásuvky, 1x zásuvka 150 mm s plnovýsuvom bez vybavenia, bez držiakov nástrojov.
Kód: NCSK3627-1
Skriňa pre NC nástroje s krídlovými dverami (5 modelov)1 126.46 Eur bez DPH
(1 351.75 Eur s DPH)
Skriňa pre NC nástroje s krídlovými dverami, plné krídlové dvere, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vybavenie 8x nosič nástrojov, bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSK3627-6
Skriňa pre NC nástroje s krídlovými dverami (5 modelov)1 369.06 Eur bez DPH
(1 642.87 Eur s DPH)
Skriňa pre NC nástroje s krídlovými plnými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vybavenie 2x polica, 1x nástrojový rám do skrine, 1x zásuvka 75 mm s plnovýsuvom, 2x zásuvka 75 mm s plnovýsuvom + 2x nástrojový rám do zásuvky. Bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSK5427-1
Skriňa pre NC nástroje s krídlovými dverami (5 modelov)1 167.46 Eur bez DPH
(1 400.95 Eur s DPH)
Skriňa pre NC nástroje s krídlovými plnými dverami, nosnosť 600 kg. Výška 1950, šírka 1044, hĺbka 655 mm. Vybavenie 4x nástrojový rám do skrine, bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSK5427-6
Skriňa pre NC nástroje s krídlovými dverami (5 modelov)1 481.18 Eur bez DPH
(1 777.42 Eur s DPH)
Skriňa pre NC nástroje s krídlovými plnými dverami, nosnosť 600 kg. Výška 1950, šírka 1044, hĺbka 655 mm. Vybavenie 2x nástrojový rám do skrine, 2x zásuvka 75 mm s plnovýsuvom + 2x nástrojový rám do zásuvky. Bez držiakov nástrojov alebo vrátane rôznych držiakov - pozri Varianty produktu alebo tabuľku v detailnom popise produktu.
Kód: NCSK3627-11
Skriňa pre NC nástroje s krídlovými dverami s výbavou1 461.02 Eur bez DPH
(1 753.22 Eur s DPH)
Skriňa pre NC nástroje s plnými krídlovými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vnútorná výbava - 2x polica, 2x nástrojový rám do skrine, 1x zásuvka 75 mm s plnovýsuvom + 12x 3-dielny žľab, 1x zásuvka 100 mm s plnovýsuvom + 12x krabička PK75, 1x zásuvka 100 mm s plnovýsuvom + protišmyková podložka, bez držiakov nástrojov.
Kód: NCSK3627-12
Skriňa pre NC nástroje s krídlovými dverami s výbavou2 028.00 Eur bez DPH
(2 433.60 Eur s DPH)
Skriňa pre NC nástroje s plnými krídlovými dverami, nosnosť 400 kg. Výška 1950, šírka 738, hĺbka 655 mm. Vnútorná výbava - 2x polica, 2x nástrojový rám do skrine, 1x zásuvka 100 mm s plnovýsuvom + 12x 3-dielny žľab, 1x zásuvka 100 mm s plnovýsuvom + 12x krabička PK75, 3x zásuvka 100 mm s plnovýsuvom + 3x nástrojový rám do zásuvky, 1x zásuvka 150 mm s plnovýsuvom bez vybavenia, bez držiakov nástrojov.
Kód: NCSK5427-11
Skriňa pre NC nástroje s krídlovými dverami s výbavou1 814.02 Eur bez DPH
(2 176.82 Eur s DPH)
Skriňa pre NC nástroje s plnými krídlovými dverami, nosnosť 600 kg. Výška 1950, šírka 1044, hĺbka 655 mm. Vnútorná výbava - 2x polica, 2x nástrojový rám do skrine, 1x zásuvka 75 mm s plnovýsuvom + 18x 3-dielny žľab, 1x zásuvka 100 mm s plnovýsuvom + 18x krabička PK75, 1x zásuvka 100 mm s plnovýsuvom + protišmyková podložka, bez držiakov nástrojov.
V novém katalogu najdete 280 stran s více než 2 000 položek dílenského nábytku. Vývojáři firmy posunuli dílenský nábytek POLAK zase o něco dál. Věříme, že jejich kreativita a energie, vložená do vlastní výroby originálních produktů, přinese maximální spokojenost našich zákazníků.
Moderní virtuální svět dnes nelze ignorovat a proto je s novým Katalogem dílenského nábytku 2018 v klasické tištěné podobě, který si u nás můžete objednat, spuštěn i katalog elektronický, který přináší ještě více informací, návody, tipy, rady, videa a spoustu dalších vychytávek. Odkazy níže vám umožní stáhnout katalog ve formátu PDF (velikost 41,5 MB) nebo si můžete rovnou prohlížet e-katalog online.
STÁHNOUT KATALOG PDF
PROHLÍŽET E-KATALOG
Výrobky zn. POLAK jsou vybaveny QR nebo NFC kódem, což umožňuje rychlé propojení výrobku s důležitými informacemi, uloženými na unikátním webovém portále smfu.eu. Zde najdete podrobné návody, rady, vysvětlivky a také můžete kontaktovat pracovníky POLAK CZ.Katalóg, všetku dokumentáciu k výrobkom, návody, videá, tipy a rady nájdete na www.smfu.eu
Modulární POLAK NC skladovací a transportní systém je vaše ideální příležitost pro bezpečné a přehledné skladování nástrojů. Pro jeho použití hovoří jasně jeho výhody:
Jeden originální systém řeší skladování obráběcích i vysekávacích nástrojů. Skladování obráběcích nástrojů a skladování vysekávacích nástrojů se liší pouze druhem držáků nástrojů, ukládací a transportní prostředky jsou shodné.
 |
Popisné štítky dřevěných držáků: Lihovým popisovačem identifikujete na plastovém štítku ukládané nástroje. Při změně štítek jednoduše setřete lihem a můžete opět psát. |
 |
Funkce Chytrý nábytek: Smartphone nebo tablet s aplikací čtečky čárových kódů nebo NFC technologií vás přenese do virtuální online poradny dílenského nábytku POLAK. Aktuální tipy, rady a informace o vašem produktu máte neustále po ruce. |
 |
Systém identifikace otvorů: Zjednodušuje orientaci na velkoplošně děrovaných panelech. Tento systém oceníte ve chvíli, kdy budete zavěšovat držáky nástrojových rámů v protilehlých děrovaných stěnách do shodných pozic. |
 |
Pomocné orientační mřížky: Slouží pro snadné a vhodně zvolené uspořádání vašich nástrojů v univerzálních plastových a dřevěných držácích. |
 |
Pojistky plastových držáků: Umožňují fixaci plastových držáků v nástrojových rámech pohodlně a bez nářadí dvěma pojistkami v těle držáku. |
 |
Multifunkční držák: Zvolíte a na držácích nastavíte úhel sklonu nástrojových rámů (nosičů). Sadu držáků zavěsíte za asistence systému identifikace otvorů do perforovaných stěn skříní nebo vozíků a do držáků uchytíte nástrojový rám (nosič). |
 |
Pojistka dřevěných držáků: Slouží k bezpečné fixaci dřevěného držáku v rámu. |
 |
Sorpční textilie: S udržením celkové čistoty úložného prostoru pomůže speciální sorpční textilie ze směsi recyklovaných vláken. Absorbuje chladicí emulze, ropné látky, vodu. Textilii je možné recyklovat vymačkáním, odstředěním nebo ji ekologicky zlikvidovat. Sorpční kapacita je cca 2 l/m2. |
SKLADOVACÍ KAPACITY ÚLOŽNÝCH A PŘEPRAVNÍCH PRVKŮ
V přehledné tabulce naleznete maximální kapacitu jednotlivých nástrojových rámů a nosičů nástrojů k uložení plastových a dřevěných držáků nástrojů. Při plánování nezapoměňte na maximální nosnosti jednotlivých NC úložných a transportních prvků. Zbytečně je nepřetěžujte, dbejte na svoji bezpečnost.
| Počet plastových držáků v nástrojových rámech | Počet plastových držáků v nosičích | ||||||
| Typ držáku | 36 x 27D | 54 x 27D | 36 x 36D | 54 x 36D | 36D | 54D | Typ držáku |
| ISO 30 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 30 |
| ISO 40 | 24 | 39 | 32 | 52 | 8 | 13 | ISO 40 |
| ISO 50 | 15 | 21 | 20 | 28 | 5 | 7 | ISO 50 |
| HSK 32 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 32 |
| HSK 40 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 40 |
| HSK 50 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 50 |
| HSK 63 | 24 | 39 | 32 | 52 | 8 | 13 | HSK 63 |
| HSK 80 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 80 |
| HSK 100 | 15 | 21 | 20 | 28 | 5 | 7 | HSK 100 |
| VDI 30 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 30 |
| VDI 40 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 40 |
| VDI 50 | 15 | 21 | 20 | 28 | 5 | 7 | VDI 50 |
| ABS 25 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 25 |
| ABS 32 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 32 |
| ABS 40 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 40 |
| ABS 50 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 50 |
| ABS 63 | 15 | 21 | 20 | 28 | 5 | 7 | ABS 63 |
| CAPTO 3 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 3 |
| CAPTO 4 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 4 |
| CAPTO 5 | 15 | 21 | 20 | 28 | 5 | 7 | CAPTO 5 |
| UNI | 15 | 21 | 20 | 28 | 5 | 7 | UNI |
| Počet dřevěných držáků v nástrojových rámech | Počet dřevěných držáků v nosičích | ||||||
| 3 | 3 | 4 | 4 | 1 | 1 | ||
Plastové i dřevěné držáky nástrojů se vkládají a fixují v nosičích nástrojů nebo nástrojových rámech. Tyto následně pomocí sady držáků umístíte do skříní, vozíků, zásuvek nebo stolních stojanů.
Nástrojové rámy jsou jednotné pro celý ukládací a transportní systém, pouze nástrojové rámy do zásuvek jsou mírně odlišné (jsou o několik mm užší), jejich úložná kapacita je však shodná.
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ PLASTOVÉ
Základním prvkem fixace nástrojů a ochrany upínacích částí nástrojů třískového obrábění jsou plastové držáky. Skladovací systém vychází z ukládání jednoho nástroje do jednoho držáku.
Originální držáky POLAK jsou dostupné v několika typech. Tam, kde typizovaný držák nevyhovuje, použijte univerzální držák, který si sami snadno upravíte.
Plastové držáky jsou vyrobeny z nárazuvzdorného ABS plastu a v nosičích nebo nástrojových rámech jsou fixovány v požadované poloze dvěma pojistkami. Bez nářadí, bez šroubování!
Držák univerzální:
| Obrázek | Nástrojový systém | Objednací číslo | W x D mm |
 |
Univerzální | NCUNI | 102 x 140 |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Univerzální držák snadno upravíte k uložení různých nástrojů. Přestavitelnou přepážku použijete například jako dno pro uložení vrtáků nebo jako další stabilizační prvek delších nástrojů (viz níže). | |||
 |
 |
 |
 |
DRŽÁKY OBRÁBĚCÍCH NÁSTROJŮ DŘEVĚNÉ
Pro skladování drobnějších obráběcích nástrojů a jejich komponent využijte dřevěné držáky. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dna (opory) pro nástroje, které by mohly propadnout skrz dřevěný držák (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo | W x D mm | Počet pozic |
 |
36D | NCW36UNI | 550 x 142 |
104 |
| 54D | NCW54UNI | 855 x 142 | 164 | |
| Univerzální držák s pomocnou orientační mřížkou pro individuální řešení. Součástí držáku je vanička výšky 32 mm a textilie pro absorpci ropných látek. |
||||
 |
 |
 |
| Kompletní sestava vložená do nástrojového rámu | ||
 |
 |
 |
DRŽÁKY DĚROVACÍCH NÁSTROJŮ
Systém Trumpf: Pro skladování děrovacích nástrojů systému Trumpf je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Držák univerzální kompletní:
| Obrázek | Velikost | Objednací číslo |
W x D mm |
Počet pozic kazeta |
 |
36D | NCW36TR1 | 550 x 142 |
3 |
| 54D | NCW54TR1 | 855 x 142 | 4 |
|
| Pro Trumpf nástrojové kazety. Držák je standardně vybaven vaničkou výšky 32 mm a textilií pro absorpci ropných látek. | ||||
 |
 |
 |
Systém Thick Turret: Pro skladování děrovacích nástrojů systému Thick Turret je určen systém dřevěných držáků. Dřevo je pro bezpečné skladování přesných nástrojů velmi vhodné. Vlastní držák nástrojů je vyráběn nejmodernější technologií z vysoce kvalitní bukové překližky. V čelní ploše je vlepený plastový popisovací štítek. Součástí kompletního držáku je plechová vanička se sorpční textilií pro zachycování emulzí a olejů. Vanička současně plní funkci dosedací plochy pro nástroje (viz obrázek).
Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.
Výška kovové vaničky odpovídá délce upínací části nástrojů Thick Turret, proto můžete držáky Thick Turret skladovat v zásuvkách výšky čela 150 mm a vyšších.
| Držák stanice A kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH1 | 550 x 142 |
5 10 10 10 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice B kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH2 | 550 x 142 |
3 3 6 6 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
| Držák stanice C kompletní | Velikost | Objednací číslo |
W x D mm |
Počet pozic stanice razník matrice stěrač |
 |
36D | NCW36TH3 | 550 x 142 |
3 - 3 3 |
| Držák je standardně vybaven vaničkou výšky 91 mm a textilií pro absorpci ropných látek. |
||||
NC ZÁSUVKOVÉ SKLADOVÁNÍ
Nástrojové rámy pro zásuvky rozšiřují možnosti ukládání nástrojů v rámci celého stavebnicového nábytkového systému POLAK. Protože nástroje a upínací trny nástrojů jsou různě dlouhé, je možné nástrojové rámy v zásuvkách výškově nastavovat. Nástrojový rám je v zásuvce zavěšen pomocí sady čtyř držáků, které jsou součástí dodávky nástrojového rámu.
Pozor na délku upínacího trnu ukládaného nástroje včetně upínacího šroubu! Zvolte správně hlubokou zásuvku!
Nástrojový rám do zásuvky
| Obrázek | Velikost zásuvky | Objednací číslo | W mm | D mm | H mm |
 |
36 x 27D |
NCNRZ3627 | 593 | 448 | 74 |
| 54 x 27D |
NCNRZ5427 | 901 | 448 | 74 | |
| 36 x 36D |
NCNRZ3636 | 593 | 597 | 74 | |
| 54 x 36D |
NCNRZ5436 | 901 | 597 |
74 | |
| Sada zavěšovacích držáků | |||||
 |
|||||
| Výška čela zásuvky A mm | Maximální délka upínacího trnu nástroje B mm | ||||
| Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
| 75 | 90 | X | X | X | X |
| 100 | 90 | X | X | X | X |
| 125 | 90 | X | X | X | X |
| 150 | 90 | 120 | 150 | X | X |
| 200 | 90 | 170 | 200 | X | X |
| 250 | 90 | 170 | 200 | X | X |
| 300 | 90 | 270 | 300 | 150 | 180 |
|
Poloha 1 |
Poloha 2 |
Poloha 3 |
Poloha 4 |
Poloha 5 |
|
Závěsný držák nástrojových rámů do zásuvek |
 |
Typické pro značku POLAK jsou velmi oceňovaná systémovost a široká variabilita produktů. Variabilní program zásuvkových skříní POLAK vyhoví přesně vašim potřebám a přáním. Vysoce kvalitní zásuvkové skříně jsou vyrobeny nejnovějšími automatizovanými výrobními postupy, které zajišťují stálou kvalitu a přesnost. Korpusy zásuvkových skříní tvoří svařenec jednotlivých konstrukčních dílů z kvalitních ocelových plechů. Vnitřní konstrukce koprusů je opatřena perforací po 25 mm, která je využita k uchycení vodících lišt zásuvek, jejich výškovému uspořádání a nakonfigurování požadované zásuvkové sestavy. Přestavování vodících lišt nebo háčků polic probíhá jednoduše a velice rychle bez použití nástrojů. Zásuvková skříň je opatřena mechanismem centrálního zamykání a blokace zásuvek. Zásuvky jsou základním skladovacím prvkem, a proto splňují vysoké požadavky na pevnost a stabilitu. Produkce POLAK nabízí 7 výšek zásuvek s perforací bočnic a dna s roztečí 17 mm. To vám poskytne možnost využití dělícího materiálu k efektivnímu rozvržení objemu zásuvek.
TECHNICKÉ ÚDAJE ZÁSUVEK:
Jednoduchý výsuv E:
Plný výsuv T:
Pojistka zásuvek:
Blokace zásuvek:
Zásuvku s plným výsuvom (100%) je možné priobjednať namiesto štandardnej zásuvky E s výsuvom 88%. Nosnosť zásuvky E je 70 kg, nosnosť zásuvky T je 200 kg. Orientační príplatkové ceny nájdete v tabulke dole.
| Pre zásuvkové skrine a mobilné kontajnery ZA: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZAT 75 | 75 / 50 | 37.38 | ZAT 75 P | 75 / 50 | 37.38 |
| ZAT 100 | 100 / 75 | 37.38 | ZAP 100 P | 100 / 75 | 37.38 |
| ZAT 125 | 125 / 75 | 37.38 | ZAP 125 P | 125 / 75 | 37.38 |
| ZAT 150 | 150 / 125 | 37.38 | ZAT 150 P | 150 / 125 | 37.38 |
| ZAT 200 | 200 / 175 | 37.38 | ZAT 200 P | 200 / 175 | 37.38 |
| ZAT 250 | 250 / 175 | 37.38 | ZAT 250 P | 250 / 175 | 37.38 |
| ZAT 300 | 300 / 275 | 37.38 | ZAT 300 P | 300 / 275 | 37.38 |
| Pre zásuvkové skrine a mobilné kontajnery ZB: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZBT 75 | 75 / 50 | 45.42 | ZBT 75 P | 75 / 50 | 45.42 |
| ZBT 100 | 100 / 75 | 45.42 | ZBP 100 P | 100 / 75 | 45.42 |
| ZBT 125 | 125 / 75 | 45.42 | ZBP 125 P | 125 / 75 | 45.42 |
| ZBT 150 | 150 / 125 | 45.42 | ZBT 150 P | 150 / 125 | 45.42 |
| ZBT 200 | 200 / 175 | 45.42 | ZBT 200 P | 200 / 175 | 45.42 |
| ZBT 250 | 250 / 175 | 45.42 | ZBT 250 P | 250 / 175 | 45.42 |
| ZBT 300 | 300 / 275 | 45.42 | ZBT 300 P | 300 / 275 | 45.42 |
| Pre zásuvkové skrine a mobilné kontajnery ZC: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZCT 75 | 75 / 50 | 48.54 | ZCT 75 P | 75 / 50 | 48.54 |
| ZCT 100 | 100 / 75 | 48.54 | ZCP 100 P | 100 / 75 | 48.54 |
| ZCT 125 | 125 / 75 | 48.54 | ZCP 125 P | 125 / 75 | 48.54 |
| ZCT 150 | 150 / 125 | 48.54 | ZCT 150 P | 150 / 125 | 48.54 |
| ZCT 200 | 200 / 175 | 48.54 | ZCT 200 P | 200 / 175 | 48.54 |
| ZCT 250 | 250 / 175 | 48.54 | ZCT 250 P | 250 / 175 | 48.54 |
| ZCT 300 | 300 / 275 | 48.54 | ZCT 300 P | 300 / 275 | 48.54 |
| Pre zásuvkové skrine a mobilné kontajnery ZD: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZDT 75 | 75 / 50 | 37.38 | ZDT 75 P | 75 / 50 | 37.38 |
| ZDT 100 | 100 / 75 | 37.38 | ZDP 100 P | 100 / 75 | 37.38 |
| ZDT 125 | 125 / 75 | 37.38 | ZDP 125 P | 125 / 75 | 37.38 |
| ZDT 150 | 150 / 125 | 37.38 | ZDT 150 P | 150 / 125 | 37.38 |
| ZDT 200 | 200 / 175 | 37.38 | ZDT 200 P | 200 / 175 | 37.38 |
| ZDT 250 | 250 / 175 | 37.38 | ZDT 250 P | 250 / 175 | 37.38 |
| ZDT 300 | 300 / 275 | 37.38 | ZDT 300 P | 300 / 275 | 37.38 |
| Pre zásuvkové skrine a mobilné kontajnery ZE: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZET 75 | 75 / 50 | 37.38 | ZET 75 P | 75 / 50 | 37.38 |
| ZET 100 | 100 / 75 | 37.38 | ZEP 100 P | 100 / 75 | 37.38 |
| ZET 125 | 125 / 75 | 37.38 | ZEP 125 P | 125 / 75 | 37.38 |
| ZET 150 | 150 / 125 | 37.38 | ZET 150 P | 150 / 125 | 37.38 |
| ZET 200 | 200 / 175 | 37.38 | ZET 200 P | 200 / 175 | 37.38 |
| ZET 250 | 250 / 175 | 37.38 | ZET 250 P | 250 / 175 | 37.38 |
| ZET 300 | 300 / 275 | 37.38 | ZET 300 P | 300 / 275 | 37.38 |
| Pre zásuvkové skrine a mobilné kontajnery ZG: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZGT 75 | 75 / 50 | 48.54 | ZGT 75 P | 75 / 50 | 48.54 |
| ZGT 100 | 100 / 75 | 48.54 | ZGP 100 P | 100 / 75 | 48.54 |
| ZGT 125 | 125 / 75 | 48.54 | ZGP 125 P | 125 / 75 | 48.54 |
| ZGT 150 | 150 / 125 | 48.54 | ZGT 150 P | 150 / 125 | 48.54 |
| ZGT 200 | 200 / 175 | 48.54 | ZGT 200 P | 200 / 175 | 48.54 |
| ZGT 250 | 250 / 175 | 48.54 | ZGT 250 P | 250 / 175 | 48.54 |
| ZGT 300 | 300 / 275 | 48.54 | ZGT 300 P | 300 / 275 | 48.54 |
| Pre zásuvkové skrine a mobilné kontajnery ZH: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZHT 75 | 75 / 50 | 37.38 | ZHT 75 P | 75 / 50 | 37.38 |
| ZAH 100 | 100 / 75 | 37.38 | ZHP 100 P | 100 / 75 | 37.38 |
| ZHT 125 | 125 / 75 | 37.38 | ZHP 125 P | 125 / 75 | 37.38 |
| ZHT 150 | 150 / 125 | 37.38 | ZHT 150 P | 150 / 125 | 37.38 |
| ZHT 200 | 200 / 175 | 37.38 | ZHT 200 P | 200 / 175 | 37.38 |
| ZHT 250 | 250 / 175 | 37.38 | ZHT 250 P | 250 / 175 | 37.38 |
| ZHT 300 | 300 / 275 | 37.38 | ZHT 300 P | 300 / 275 | 37.38 |
| Pre zásuvkové skrine a mobilné kontajnery ZK: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZKT 75 | 75 / 50 | 48.54 | ZKT 75 P | 75 / 50 | 48.54 |
| ZKT 100 | 100 / 75 | 48.54 | ZKP 100 P | 100 / 75 | 48.54 |
| ZKT 125 | 125 / 75 | 48.54 | ZKP 125 P | 125 / 75 | 48.54 |
| ZKT 150 | 150 / 125 | 48.54 | ZKT 150 P | 150 / 125 | 48.54 |
| ZKT 200 | 200 / 175 | 48.54 | ZKT 200 P | 200 / 175 | 48.54 |
| ZKT 250 | 250 / 175 | 48.54 | ZKT 250 P | 250 / 175 | 48.54 |
| ZKT 300 | 300 / 275 | 48.54 | ZKT 300 P | 300 / 275 | 48.54 |
| Pre zásuvkové skrine a mobilné kontajnery ZL: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZLT 75 | 75 / 50 | 37.38 | ZLT 75 P | 75 / 50 | 37.38 |
| ZLT 100 | 100 / 75 | 37.38 | ZLP 100 P | 100 / 75 | 37.38 |
| ZLT 125 | 125 / 75 | 37.38 | ZLP 125 P | 125 / 75 | 37.38 |
| ZLT 150 | 150 / 125 | 37.38 | ZLT 150 P | 150 / 125 | 37.38 |
| ZLT 200 | 200 / 175 | 37.38 | ZLT 200 P | 200 / 175 | 37.38 |
| ZLT 250 | 250 / 175 | 37.38 | ZLT 250 P | 250 / 175 | 37.38 |
| ZLT 300 | 300 / 275 | 37.38 | ZLT 300 P | 300 / 275 | 37.38 |
| Pre zásuvkové skrine a mobilné kontajnery ZN: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZNT 75 | 75 / 50 | 33.33 | ZNT 75 P | 75 / 50 | 33.33 |
| ZNT 100 | 100 / 75 | 33.33 | ZNP 100 P | 100 / 75 | 33.33 |
| ZNT 125 | 125 / 75 | 33.33 | ZNP 125 P | 125 / 75 | 33.33 |
| ZNT 150 | 150 / 125 | 33.33 | ZNT 150 P | 150 / 125 | 33.33 |
| ZNT 200 | 200 / 175 | 33.33 | ZNT 200 P | 200 / 175 | 33.33 |
| ZNT 250 | 250 / 175 | 33.33 | ZNT 250 P | 250 / 175 | 33.33 |
| ZNT 300 | 300 / 275 | 33.33 | ZNT 300 P | 300 / 275 | 33.33 |
| Pre zásuvkové skrine a mobilné kontajnery ZP: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZPT 75 | 75 / 50 | 33.33 | ZPT 75 P | 75 / 50 | 33.33 |
| ZPT 100 | 100 / 75 | 33.33 | ZPP 100 P | 100 / 75 | 33.33 |
| ZPT 125 | 125 / 75 | 33.33 | ZPP 125 P | 125 / 75 | 33.33 |
| ZPT 150 | 150 / 125 | 33.33 | ZPT 150 P | 150 / 125 | 33.33 |
| ZPT 200 | 200 / 175 | 33.33 | ZPT 200 P | 200 / 175 | 33.33 |
| ZPT 250 | 250 / 175 | 33.33 | ZPT 250 P | 250 / 175 | 33.33 |
| ZPT 300 | 300 / 275 | 33.33 | ZPT 300 P | 300 / 275 | 33.33 |
| Pre zásuvkové skrine a mobilné kontajnery ZR: | |||||
| Typ zásuvky (bez poistky) | Výška čela / bočnice (mm) | Príplatková cena bez DPH | Typ zásuvky (s poistkou) | Výška čela / bočnice (mm) | Príplatková cena bez DPH |
| ZRT 75 | 75 / 50 | 33.33 | ZRT 75 P | 75 / 50 | 33.33 |
| ZRT 100 | 100 / 75 | 33.33 | ZRP 100 P | 100 / 75 | 33.33 |
| ZRT 125 | 125 / 75 | 33.33 | ZRP 125 P | 125 / 75 | 33.33 |
| ZRT 150 | 150 / 125 | 33.33 | ZRT 150 P | 150 / 125 | 33.33 |
| ZRT 200 | 200 / 175 | 33.33 | ZRT 200 P | 200 / 175 | 33.33 |
| ZRT 250 | 250 / 175 | 33.33 | ZRT 250 P | 250 / 175 | 33.33 |
| ZRT 300 | 300 / 275 | 33.33 | ZRT 300 P | 300 / 275 | 33.33 |
Pracovní desky POLAK jsou vyráběny ze dřeva. Dřevo je přírodní materiál, a proto může docházet působením změny teploty nebo vlhkosti k mírnému zakřivení desek, a to i přesto, že jejich povrchové úpravě je věnována zvláštní péče. Stálost tvaru pracovní desky je zaručena při relativní vzdušné vlhkosti 50 - 60%. Dřevěné desky stolů by rozhodně neměly přijít do přímého styku s vodou a jsou určeny výhradně do interiéru. Také barevnost desek se může, podle použitého vstupního řeziva, vzájemně mírně lišit.
 |
K upevnění noh pracovních stolů nebo zásuvkových skříní k deskám se používají speciální čepy - závrtné matice s vnitřním a vnějším závitem. Poté, co je deska v patřičném sestavení opatřena otvory, se tyto čepy s vnějším závitem zašroubují do desky. Vnitřní závit slouží ke spojení dřevěné desky a nohou, zásuvkových skříní apod. standardním šroubem s metrickým závitem. |
||||||||||||||||||||||||||||||
 |
Buková deska spárovka
Vysoce kvalitní robustní pracovní deska z bukových hranolů průběžně lepených do tvaru desky a následně broušená a ošetřená roztokerm lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Buková deska multiplex
Kvalitní tvarově stálá deska vrstvená a lepená z pařené bukové dýhy. Povrch následně broušený a ošetřený roztokem lněného oleje s přísadami. Sražené hrany. |
||||||||||||||||||||||||||||||
 |
Zvýšená hrana pracovní desky Buková deska silná 20 mm a o výšce 100 mm se používá k vytvoření mechynické zábrany po obvodu pracovní desky. Je povrchově broušená a ošetřená lněným olejem s přísadami. K hraně pracovní desky se šroubuje vruty. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku ZH. |
||||||||||||||||||||||||||||||
 |
Deska s ocelovou plochou Profilovaný ocelový plech silný 1,5 mm, mírně naolejovaný, se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku PH. |
||||||||||||||||||||||||||||||
 |
Deska s gumou Gumová deska silná 4 mm s textilní vložkou se na pracovní desky lepí. Chcete-li desku opatřenou zvýšenou hranou, připojte za objednací číslo vámi zvolené pracovní desky objednací značku GH. |
