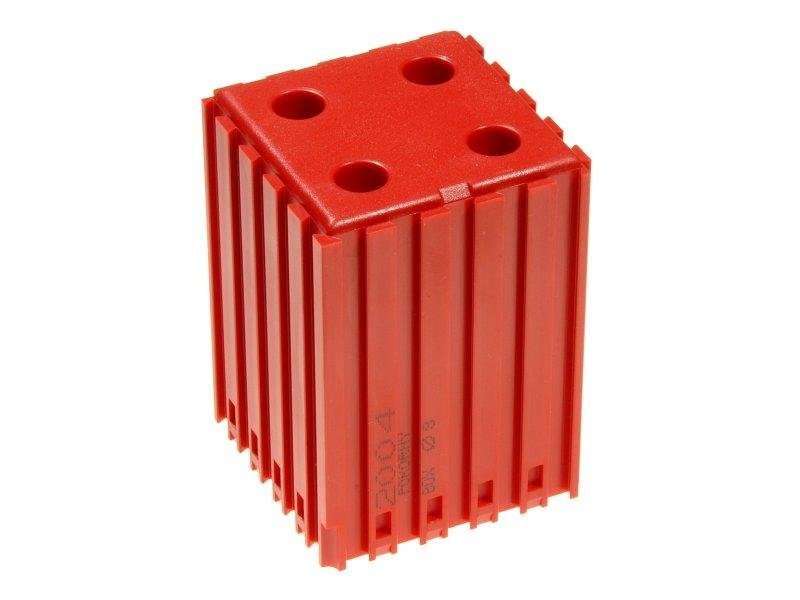

Kód: 2004 D8
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 8 mm. Z jednotlivých prvkov celý popis a parametre
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 8 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
| Rozmer D: | 52 mm |
|---|---|
| Rozmer S: | 52 mm |
| Rozmer V: | 72 mm |
| Rozmer d: | 8 mm |
| Rozmer v: | 70 mm |
| Rozmer h: | 25 mm |
| Počet dutín: | 4 |
| Spájací modul: | 5 x 5 |
| Materiál: | ABS |
| Záruka (roky): | 2 |
| Výrobca: |
|
Kód: NCV_KAS_01
Nosič plastových lôžok NCV KAS 0131.42 Eur bez DPH
(37.70 Eur s DPH)
Vyberateľný nosič plastových lôžok 100 x 100 mm, nosnosť 40 kg.
Kód: NCV_KAS_02
Nosič plastových lôžok NCV KAS 0231.42 Eur bez DPH
(37.70 Eur s DPH)
Vyberateľný nosič plastových lôžok 80 x 80 mm, nosnosť 40 kg.
Kód: NCS_POL_01
Sklopená polica pre NC držiaky NCS POL 0140.75 Eur bez DPH
(48.90 Eur s DPH)
Sklopená polica do skríň NCS pre uloženie plastových lôžok pre NC nástroje.
Kód: NCS_POL_02
Sklopená polica pre NC držiaky NCS POL 0234.29 Eur bez DPH
(41.15 Eur s DPH)
Sklopená polica do skríň NCS pre uloženie plastových lôžok pre NC nástroje.
Kód: 2000 D3
Plastové lôžko CNC pre frézy s valcovou stopkou 3 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu miniatúrnych fréz s valcovou stopkou o priemere 3 mm, brusných teliesok a ďalších drobných nástrojov. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2001 D4
Plastové lôžko CNC pre frézy s valcovou stopkou 4 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu miniatúrnych fréz s valcovou stopkou o priemere 4 mm, brusných teliesok a ďalších drobných nástrojov. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2002 D5
Plastové lôžko CNC pre frézy s valcovou stopkou 5 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu malých alebo miniatúrnych fréz s valcovou stopkou o priemere 5 mm, brusných teliesok a ďalších drobných nástrojov. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2003 D6
Plastové lôžko CNC pre frézy s valcovou stopkou 6 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 6 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2005 D10
Plastové lôžko CNC pre frézy s valcovou stopkou 10 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 10 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2006 D12
Plastové lôžko CNC pre frézy s valcovou stopkou 12 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 12 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2007 D14
Plastové lôžko CNC pre frézy s valcovou stopkou 14 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 14 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2008 D16
Plastové lôžko CNC pre frézy s valcovou stopkou 16 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 16 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2009 D18
Plastové lôžko CNC pre frézy s valcovou stopkou 18 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 18 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2010 D20
Plastové lôžko CNC pre frézy s valcovou stopkou 20 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 20 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2011 D25
Plastové lôžko CNC pre frézy s valcovou stopkou 25 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 25 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2012 D30
Plastové lôžko CNC pre frézy s valcovou stopkou 30 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu fréz a iných nástrojov s valcovou stopkou o priemere 30 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2036 D2.35
Plastové lôžko CNC pre frézy s valcovou stopkou 2,35 mm2.59 Eur bez DPH
(3.11 Eur s DPH)
Box je určený k ukladaniu miniatúrnych fréz s valcovou stopkou o priemere 2,35 mm, brusných teliesok a ďalších drobných nástrojov. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2057 D32
Plastové lôžko CNC pre frézy s valcovou stopkou 32 mm2.91 Eur bez DPH
(3.49 Eur s DPH)
Box je určený k ukladaniu fréz a iných nástrojov s valcovou stopkou o priemere 32 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2058 D40
Plastové lôžko CNC pre frézy s valcovou stopkou 40 mm2.91 Eur bez DPH
(3.49 Eur s DPH)
Box je určený k ukladaniu fréz a iných nástrojov s valcovou stopkou o priemere 40 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.

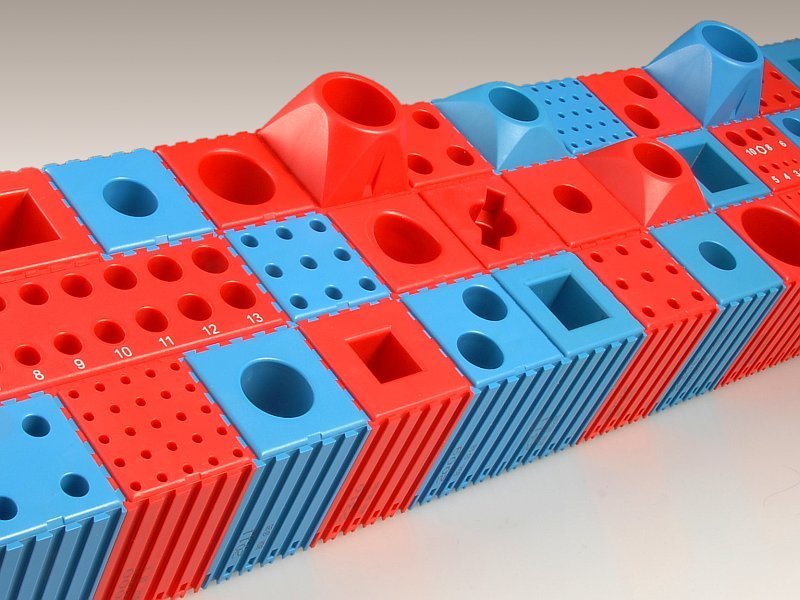

Stavebnicový systém boxů slouží k řádnému a přehlednému ukládání nástrojů na pracovištích a ve skladech.
 |
 |
|
| Ukázka 1 | Ukázka 2 |
Boxy se vyrábějí z materiálu ABS ve dvou barevných provedeních, v barvě červené (RAL 3020) a modré (RAL 5015). Podrobný popis jednotlivých dílů naleznete v internetovém katalogu.
 |
 |
|
Boxy jsou koncipovány jako vysoce variabilní dílenská stavebnice. Spojují se pomocí rybinového drážkování do libovolných sestav. Proti samovolnému rozložení sestavy slouží pojistka. Potřebujete-li sestavu opět rozebrat, je u jednotlivých dílů nejprve nutno pojistku odpružit.
 |
 |
|
| Rybinové drážkování | Pružná pojistka |
Všechny díly stavebnice lze navzájem kombinovat nejen mezi sebou, ale i s krabičkami, panely a rozšiřujícími prvky.
Při vytváření sestav postupujte podle návodu. Obzvláště důležité je zachovat správnou orientaci dílů stavebnice při sestavování. Nesprávná orientace způsobí, že další díly nebude možné připojit.

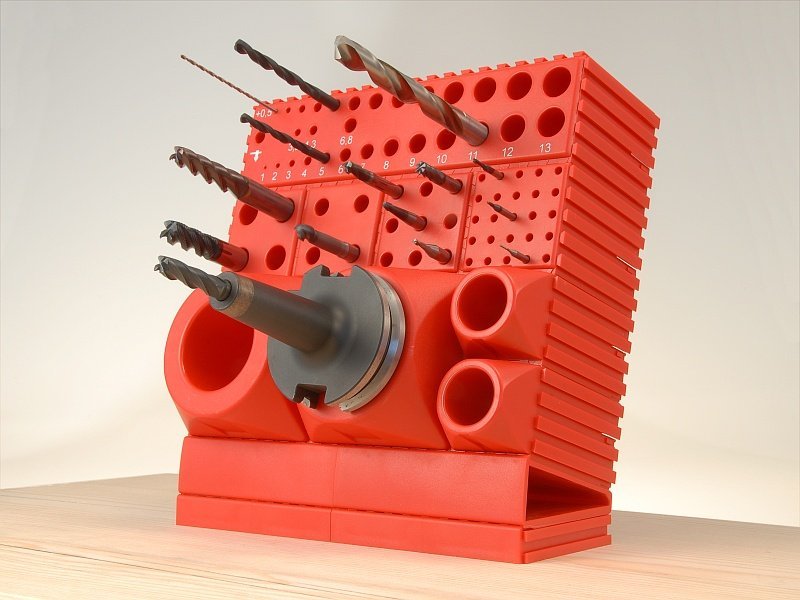

Mezi součástmi stavebnice najdete zvláštní boxy pro sady vrtáků a boxy k uložení IMBUS klíčů nebo držáku elektrod.
 |
 |
|
| Pro sady vrtáků | Pro IMBUS klíče |
V boxech pro vrtáky jsou průměry úložných dutin odstupňovány po 0,1mm a mají popisky. Popis urychluje nalezení potřebného vrtáku a odstupňování napomáhá ke správnému zařazení vrtáku zpět na patřičné místo.
Při vytváření sestav je nutné dodržovat dvě jednoduchá pravidla. Tak předejdete obtížím a vyhnete se špatné zkušenosti.
Uživatelům bez dřívějších zkušeností doporučujeme provést před započením práce rozvahu o celkovém uspořádání sestavy na čtverečkovaný papír. To může být obzvláště užitečné při kombinování dílů s rozdílnými moduly pro spojování.
 |
 |
|
| 1. Neuspořádané boxy | 2. Správně natočené boxy |
Na každém boxu najdete čtyři rozdílné rohy. Jen jeden z nich má tvar šipky a nazývá se polohovací roh.
Každý prvek systému před připojením do sestavy nejprve správně otočte. Polohovací roh by měl směřovat do dolního (resp. bližšího) levého rohu výsledné sestavy (viz obr. 2).
 |
 |
|
| 3. Připojovací pořadí | 4. Výsledná sestava |
Při vytváření sestavy připojujte jednotlivé boxy k celku vždy nejprve v příčném směru zleva doprava (směr 1). Je-li řada dostatečně široká, můžete připojovat další díly v podélném směru zepředu dozadu (resp. zdola nahoru, směr 2).
Dodržení správného připojovacího pořadí znamená, že začnete v levém bližším (resp. levém dolním) rohu sestavy a skončíte v pravém vzdálenějším (pravém horním) rohu sestavy.
jak-na-boxy-cz.pdf (1,11 MB) - Návod na spojování boxů pro tisk
