Plastové lôžko CNC pre frézy s valcovou stopkou 10 mm

Kód: 2005 D10

Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 10 mm. Z jednotlivých prvkov celý popis a parametre

Vyberte farbu:

Na objednávku, termín dodania 2 - 3 týždne. Môže sa meniť v závislosti od kapacity výrobcu.

2.59 Eur 3.11 Eur s DPH

Počet kusov

Najskôr zvoľte parametre

Popis a technické parametre

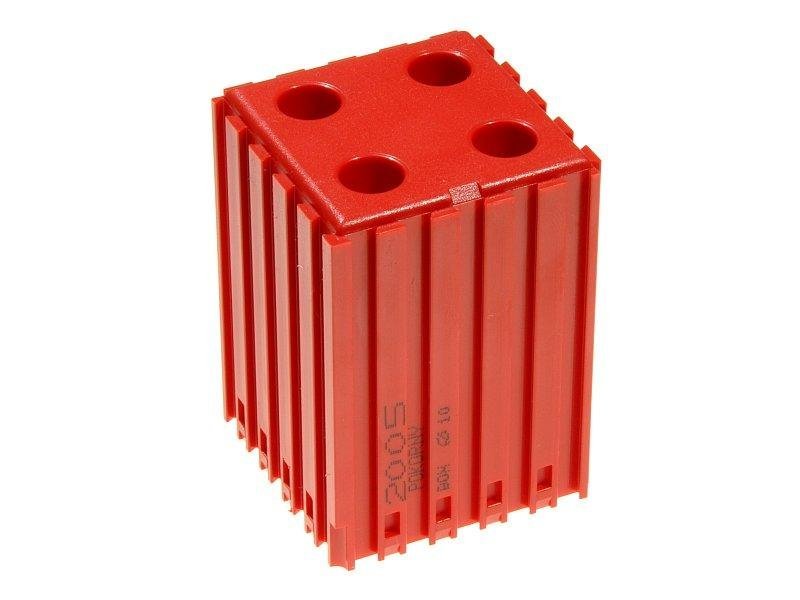

Plastové lôžko CNC pre frézy s valcovou stopkou 10 mm

Box je určený k ukladaniu fréz, vrtákov, výstružníkov a iných nástrojov s valcovou stopkou o priemere 10 mm. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.

Rozmer D: 52 mm
Rozmer S: 52 mm
Rozmer V: 72 mm
Rozmer d: 10 mm
Rozmer v: 70 mm
Rozmer h: 30 mm
Počet dutín: 4
Spájací modul: 5 x 5
Materiál: ABS
Záruka (roky): 2
Výrobca:

Môžete si dokúpiť

Podobné produkty

Informácie / dokumenty

  • AKO NA BOXY
  • SPÁJANIE BOXOV
  • Dostupné farby

Stavebnicový systém boxů slouží k řádnému a přehlednému ukládání nástrojů na pracovištích a ve skladech.

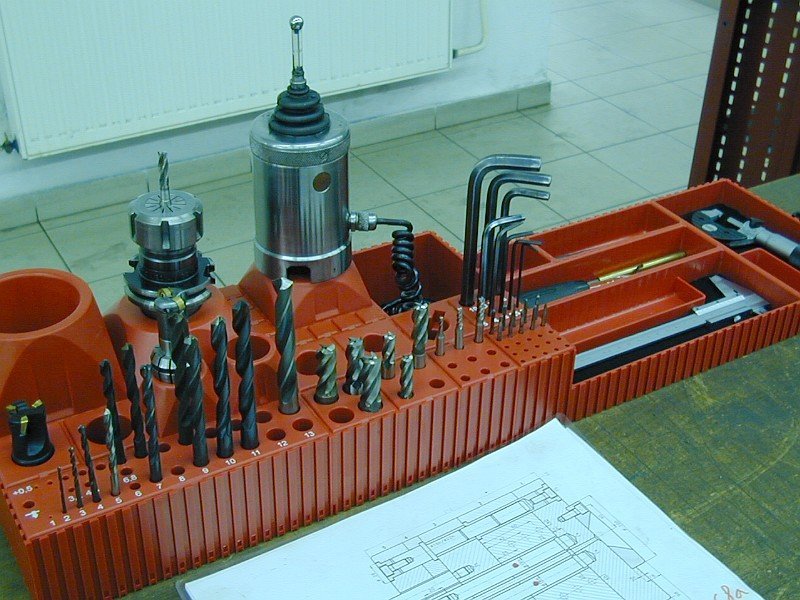

Ukázka 1

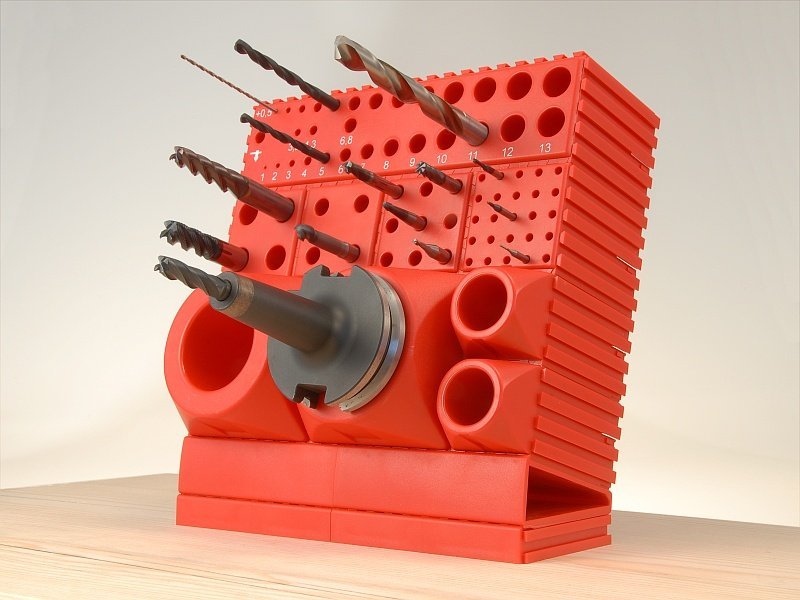

Ukázka 2
Ukázka 1
Ukázka 2

Podporované upínací systémy

  • válcové stopky
  • MORSE kužely
  • ISO-SK kužely
  • ABS a ABS-N
  • HSK, KM, WDX, UTS
  • CAPTO
  • VDI upínače

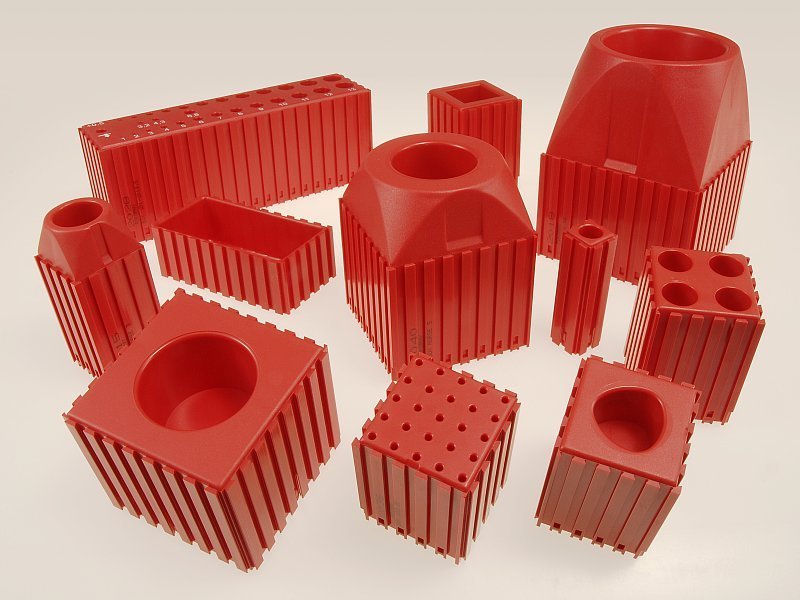

Speciální boxy

Systém obsahuje zvláštní součásti pro:
  • soustružnické nože
  • kleštiny
  • sady vrtáků
  • závitníky
  • klíče na IMBUS šrouby
  • držáky elektrod

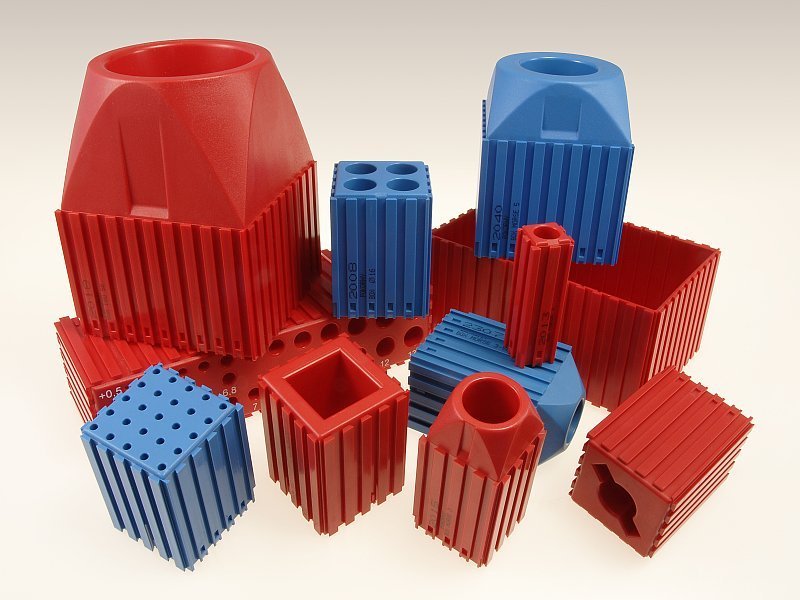

Boxy se vyrábějí z materiálu ABS ve dvou barevných provedeních, v barvě červené (RAL 3020) a modré (RAL 5015). Podrobný popis jednotlivých dílů naleznete v internetovém katalogu.

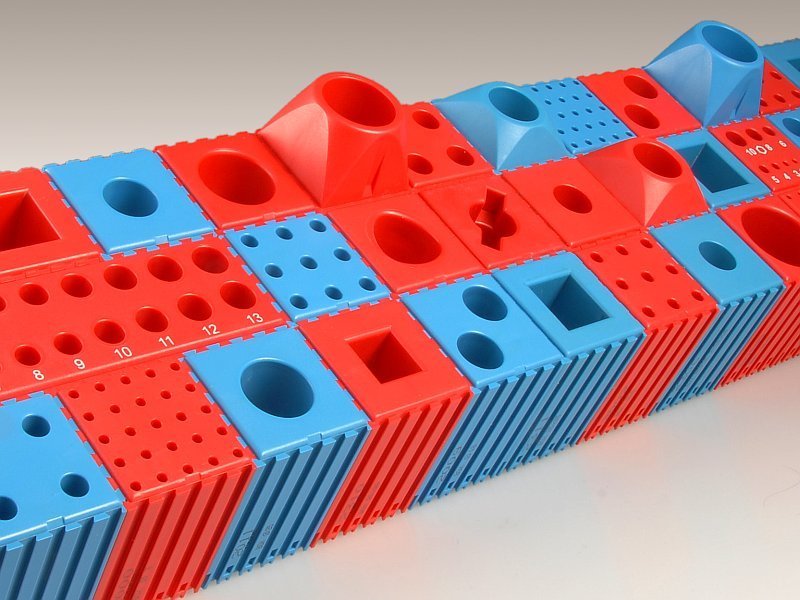

Stavebnicový systém


Boxy jsou koncipovány jako vysoce variabilní dílenská stavebnice. Spojují se pomocí rybinového drážkování do libovolných sestav. Proti samovolnému rozložení sestavy slouží pojistka. Potřebujete-li sestavu opět rozebrat, je u jednotlivých dílů nejprve nutno pojistku odpružit.

Rybinové drážkování

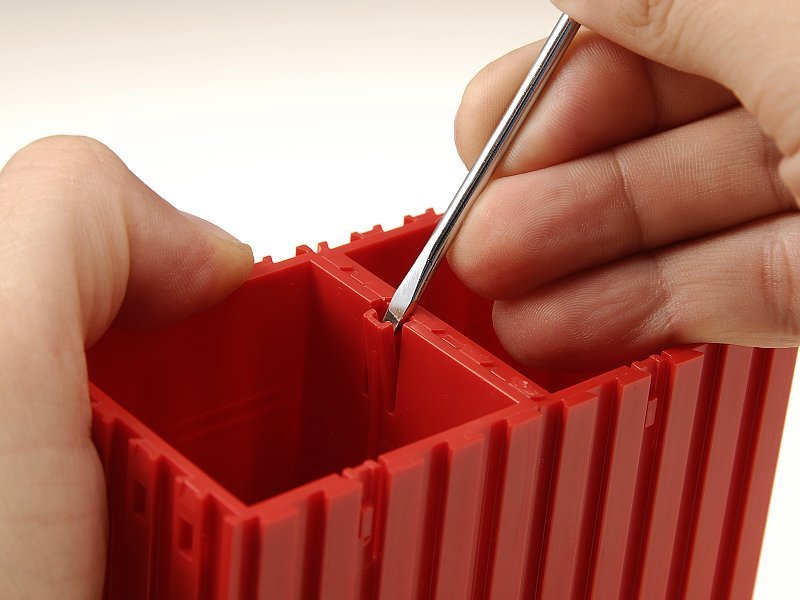

Pružná pojistka
Rybinové drážkování
Pružná pojistka

Všechny díly stavebnice lze navzájem kombinovat nejen mezi sebou, ale i s krabičkami, panely a rozšiřujícími prvky.

Při vytváření sestav postupujte podle návodu. Obzvláště důležité je zachovat správnou orientaci dílů stavebnice při sestavování. Nesprávná orientace způsobí, že další díly nebude možné připojit.

Návod si můžete stáhnout zde!



Speciální součásti

Mezi součástmi stavebnice najdete zvláštní boxy pro sady vrtáků a boxy k uložení IMBUS klíčů nebo držáku elektrod.

Pro sady vrtáků
Pro IMBUS klíče
Pro sady vrtáků
Pro IMBUS klíče

V boxech pro vrtáky jsou průměry úložných dutin odstupňovány po 0,1mm a mají popisky. Popis urychluje nalezení potřebného vrtáku a odstupňování napomáhá ke správnému zařazení vrtáku zpět na patřičné místo.

Při vytváření sestav je nutné dodržovat dvě jednoduchá pravidla. Tak předejdete obtížím a vyhnete se špatné zkušenosti.

Uživatelům bez dřívějších zkušeností doporučujeme provést před započením práce rozvahu o celkovém uspořádání sestavy na čtverečkovaný papír. To může být obzvláště užitečné při kombinování dílů s rozdílnými moduly pro spojování.

1) Souhlasné natočení

1. Neuspořádané boxy
2. Správně natočené boxy
1. Neuspořádané boxy
2. Správně natočené boxy

Na každém boxu najdete čtyři rozdílné rohy. Jen jeden z nich má tvar šipky a nazývá se polohovací roh.

Každý prvek systému před připojením do sestavy nejprve správně otočte. Polohovací roh by měl směřovat do dolního (resp. bližšího) levého rohu výsledné sestavy (viz obr. 2).


2) Správné připojovací pořadí

3. Připojovací pořadí
4. Výsledná sestava
3. Připojovací pořadí
4. Výsledná sestava

Při vytváření sestavy připojujte jednotlivé boxy k celku vždy nejprve v příčném směru zleva doprava (směr 1). Je-li řada dostatečně široká, můžete připojovat další díly v podélném směru zepředu dozadu (resp. zdola nahoru, směr 2).

Dodržení správného připojovacího pořadí znamená, že začnete v levém bližším (resp. levém dolním) rohu sestavy a skončíte v pravém vzdálenějším (pravém horním) rohu sestavy.



jak-na-boxy-cz.pdf (1,11 MB) - Návod na spojování boxů pro tisk
