Sklopená polica do skríň NCS pre uloženie plastových lôžok pre NC nástroje.
Kód: 2075 VDI 50

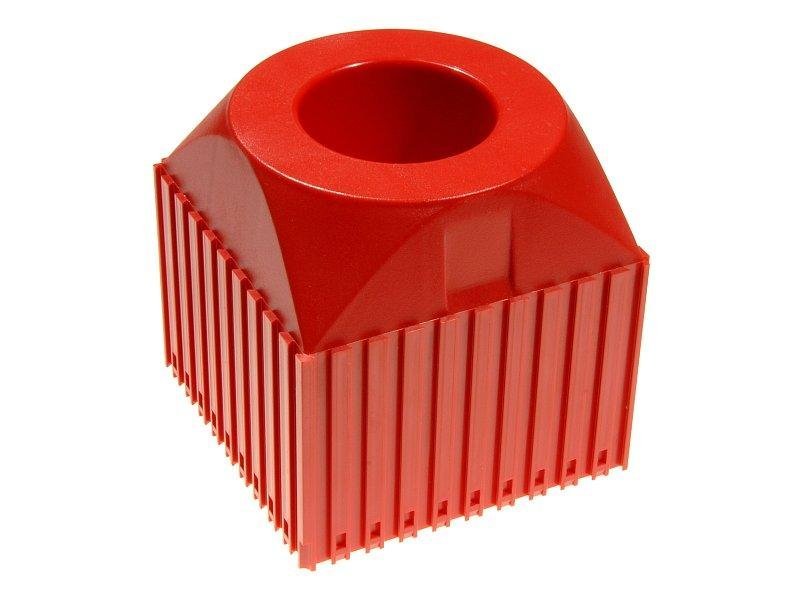

Plastové lôžko CNC nástroja VDI 50. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si celý popis a parametre
Plastové lôžko CNC nástroja VDI 50. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
| Rozmer D: | 102 mm |
|---|---|
| Rozmer S: | 102 mm |
| Rozmer V: | 102 mm |
| Rozmer d: | 50.4 mm |
| Rozmer v: | 70 mm |
| Rozmer h: | 94 mm |
| Počet dutín: | 1 |
| Spájací modul: | 10 x 10 |
| Materiál: | ABS |
| Záruka (roky): | 2 |
| Výrobca: |
|
Kód: NCS_POL_01
Sklopená polica pre NC držiaky NCS POL 0140.75 Eur bez DPH
(48.90 Eur s DPH)
Sklopená polica do skríň NCS pre uloženie plastových lôžok pre NC nástroje.
Kód: NCS_POL_02
Sklopená polica pre NC držiaky NCS POL 0234.29 Eur bez DPH
(41.15 Eur s DPH)
Sklopená polica do skríň NCS pre uloženie plastových lôžok pre NC nástroje.
Kód: NCV_KAS_01
Nosič plastových lôžok NCV KAS 0131.42 Eur bez DPH
(37.70 Eur s DPH)
Vyberateľný nosič plastových lôžok 100 x 100 mm, nosnosť 40 kg.
Kód: NCV_KAS_02
Nosič plastových lôžok NCV KAS 0231.42 Eur bez DPH
(37.70 Eur s DPH)
Vyberateľný nosič plastových lôžok 80 x 80 mm, nosnosť 40 kg.
Kód: 2044 ABS 25
Plastové lôžko CNC nástroja ABS 252.91 Eur bez DPH
(3.49 Eur s DPH)
Plastové lôžko CNC nástroja ABS 25. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Farba červená RAL 3020.
Kód: 2051 HSK 32
Plastové lôžko CNC nástroja HSK 322.91 Eur bez DPH
(3.49 Eur s DPH)
Plastové lôžko CNC nástroja HSK 32, použiteľné tiež pre systémy KM, WDX a UTS. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2066 C3
Plastové lôžko CNC nástroja CAPTO C32.95 Eur bez DPH
(3.54 Eur s DPH)
Plastové lôžko CNC nástroja CAPTO C3. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2073 VDI 30
Plastové lôžko CNC nástroja VDI 304.74 Eur bez DPH
(5.69 Eur s DPH)
Plastové lôžko CNC nástroja VDI 30. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Kód: 2074 VDI 40
Plastové lôžko CNC nástroja VDI 405.81 Eur bez DPH
(6.97 Eur s DPH)
Plastové lôžko CNC nástroja VDI 40. Hlavným prínosom je prehľadnosť, poriadok a čistota na pracovisku. Z jednotlivých prvkov si možno vytvoriť ľubovoľne skombinovanú zostavu. Prvky sa spájajú pomocou rybinového drážkovanie. Na výber farba červená RAL 3020 alebo modrá RAL 5015.
Stavebnicový systém boxů slouží k řádnému a přehlednému ukládání nástrojů na pracovištích a ve skladech.
 |
 |
|
| Ukázka 1 | Ukázka 2 |

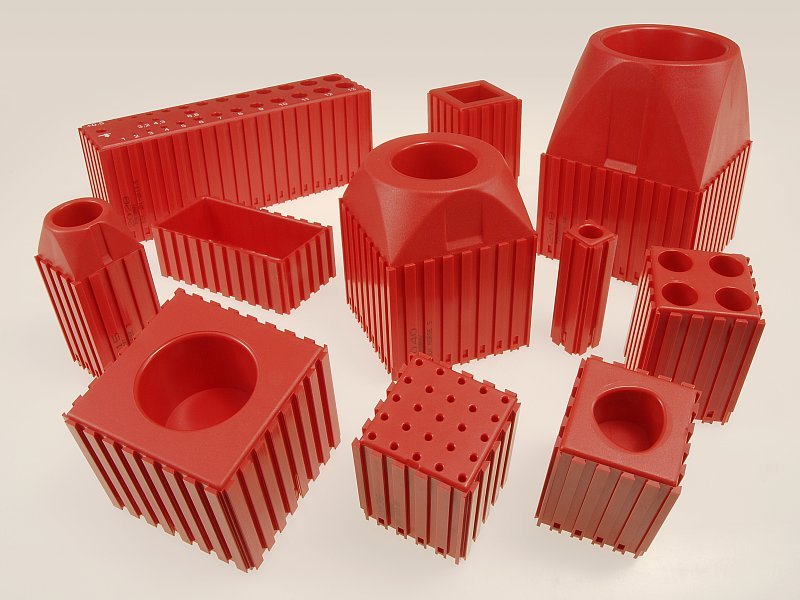

Boxy se vyrábějí z materiálu ABS ve dvou barevných provedeních, v barvě červené (RAL 3020) a modré (RAL 5015). Podrobný popis jednotlivých dílů naleznete v internetovém katalogu.
 |
 |
|

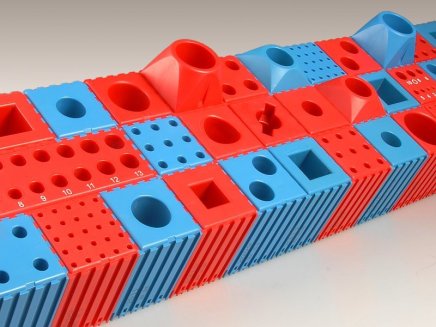

Boxy jsou koncipovány jako vysoce variabilní dílenská stavebnice. Spojují se pomocí rybinového drážkování do libovolných sestav. Proti samovolnému rozložení sestavy slouží pojistka. Potřebujete-li sestavu opět rozebrat, je u jednotlivých dílů nejprve nutno pojistku odpružit.
 |
 |
|
| Rybinové drážkování | Pružná pojistka |
Všechny díly stavebnice lze navzájem kombinovat nejen mezi sebou, ale i s krabičkami, panely a rozšiřujícími prvky.
Při vytváření sestav postupujte podle návodu. Obzvláště důležité je zachovat správnou orientaci dílů stavebnice při sestavování. Nesprávná orientace způsobí, že další díly nebude možné připojit.

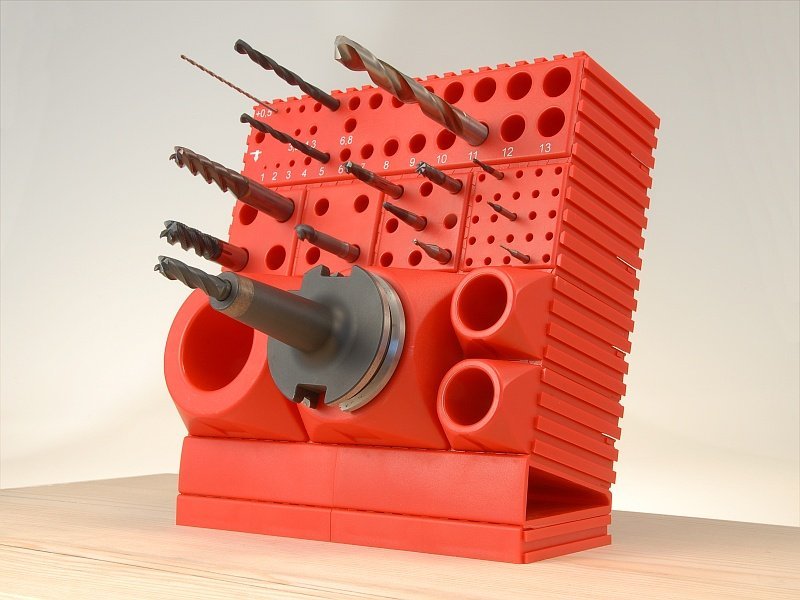

Mezi součástmi stavebnice najdete zvláštní boxy pro sady vrtáků a boxy k uložení IMBUS klíčů nebo držáku elektrod.
 |
 |
|
| Pro sady vrtáků | Pro IMBUS klíče |
V boxech pro vrtáky jsou průměry úložných dutin odstupňovány po 0,1mm a mají popisky. Popis urychluje nalezení potřebného vrtáku a odstupňování napomáhá ke správnému zařazení vrtáku zpět na patřičné místo.
Při vytváření sestav je nutné dodržovat dvě jednoduchá pravidla. Tak předejdete obtížím a vyhnete se špatné zkušenosti.
Uživatelům bez dřívějších zkušeností doporučujeme provést před započením práce rozvahu o celkovém uspořádání sestavy na čtverečkovaný papír. To může být obzvláště užitečné při kombinování dílů s rozdílnými moduly pro spojování.
 |
 |
|
| 1. Neuspořádané boxy | 2. Správně natočené boxy |
Na každém boxu najdete čtyři rozdílné rohy. Jen jeden z nich má tvar šipky a nazývá se polohovací roh.
Každý prvek systému před připojením do sestavy nejprve správně otočte. Polohovací roh by měl směřovat do dolního (resp. bližšího) levého rohu výsledné sestavy (viz obr. 2).
 |
 |
|
| 3. Připojovací pořadí | 4. Výsledná sestava |
Při vytváření sestavy připojujte jednotlivé boxy k celku vždy nejprve v příčném směru zleva doprava (směr 1). Je-li řada dostatečně široká, můžete připojovat další díly v podélném směru zepředu dozadu (resp. zdola nahoru, směr 2).
Dodržení správného připojovacího pořadí znamená, že začnete v levém bližším (resp. levém dolním) rohu sestavy a skončíte v pravém vzdálenějším (pravém horním) rohu sestavy.
jak-na-boxy-cz.pdf (1,11 MB) - Návod na spojování boxů pro tisk
