Kód: 2189 L

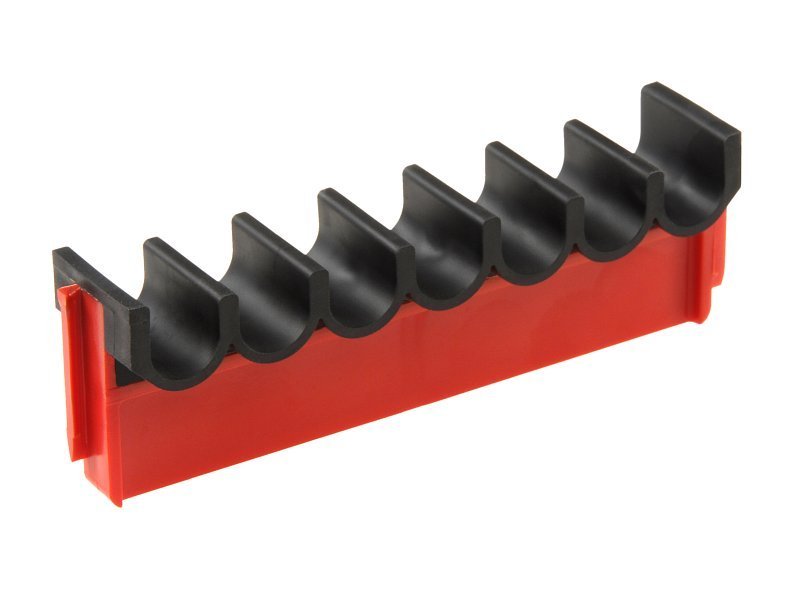

Diel slúži pre prehľadné vodorovné ukladanie fréz, vrtákov a iných tenkých súčastí o priemeru 8 - 10 mm. Nástroje sú od seba celý popis a parametre
Diel slúži pre prehľadné vodorovné ukladanie fréz, vrtákov a iných tenkých súčastí o priemeru 8 - 10 mm. Nástroje sú od seba oddelené a dobre chránené. Lôžko sa zasúva do vnútorného drážkovanie v krabičkách výšky 35 mm, ktoré majú dĺžku (D) alebo šírku (S) 102 mm.
| Rozmer D: | 98 mm |
|---|---|
| Rozmer S: | 19.5 mm |
| Rozmer V: | 30 mm |
| Rozmer d: | 10 mm |
| Rozmer s: | 7 mm |
| Materiál: | ABS |
| Záruka (roky): | 2 |
| Výrobca: |
|
Krabičky tvoří významnou součást stavebnicového systému boxů.
Slouží k řádnému a přehlednému ukládání nástrojů, nářadí, měřidel, materiálu, drobných součástí a různých pomůcek. Poskytnou vám praktickou pomoc při uspořádávání vašich pracovišť, skladů, domacích dílen, kanceláří, regálů v obchodech a na mnoha dalších místech.
 |
 |
|
| Nástroje | Ruční nářadí |
 |
 |
|
| Kancelář | Měříci přístroj |
Jednotlivé krabičky je možno spojovat jako stavebnici pomocí rybinového drážkování do libovolných sestav. Mohou se kombinovat mezi sebou navzájem, ale i s boxy, panely a rozšiřujícícmi prvky.
 |
 |
|
| Kombinace s boxy | Kombinace s panely |
Krabičky se vyrábějí ve dvou různých výškách (35mm a 70mm) z materiálu ABS v červené (RAL 3020) nebo v modré barvě (RAL 5015). Vyznačují se vysokou tuhostí a zaoblenými hranami i kouty úložného prostoru.
 |
 |
|
| Porovnání výšek | Rúzne krabičky |
Přepážky slouží k rozdělení prostoru v krabičkách. Existují ve třech různých velikostech, které odpovídají třem různým průřezům krabiček.
 |
 |
|
| Přepážky | Užití přepážek |
Využití přepážek značně zvyšuje přizpůsobivost uspořádání vašich zásuvek a pracovišť.
Zvláštní skupinu této výseče systému tvoří krabičky pro ukládání měřidel (především posuvných měřidel a mikrometrů). Společně s měřidlem je možné na stejné místo uložit i jeho příslušenství, psací potřeby, rýsovací jehlu a podobně.
 |
 |
|
| Speciální krabičky na měřidla | Speciální krabičky v sestavě |
Plocha pro uložení měřidla je vyložena měkkým podkladem v černé barvě, aby manipulace s měřidlem byla co nejšetrnější. Velmi užitečnou vlastností těchto krabiček je dostatek prostoru i pro mikromtery s plně vytočeným šroubem (tedy v jejich maximální velikosti), což přináší časovou úsporu při užívání měřidel.
 |
| Klasické krabičky s výstelkami |
Systém boxů samozřejmě také umožňuje uložit měřící prostředky a jiné citlivé přístoje v klasických krabičkách s výstelkami.
Hlavním přínosem vodorovného ukládání nástrojů je úspora prostoru (ve srovnání s vertikálním ukládáním) a výborná přehlednost.
Kombinace krabiček a lůžekV systému boxů jsou pro vodorovné ukládání určena Lůžka a klasické krabičky. Jejich použití je velmi šetrné k nástrojům a jejich koncepce nabízí vysokou přizpůsobivost požadavkům uživatele.
 |
 |
|
| Vodorovné ukládání | Vyjímání nástrojů |
Vyjímání nástrojů je velmi elegantní. Stačí palcem mírně zatlačit na stopku nástroje, čímž se jeho řezná část vyhoupne vzhůru a to umožní snadné uchopení do ruky.
Systém obsahuje dva základní druhy Lůžek – koncová a průběžná. Koncová lůžka vymezují začátek a konec úložných dutin. Průběžná slouží k jejich prodloužení na potřebnou velikost. Mezi dvě koncová lůžka umístěte tolik průběžných, kolik je potřeba k tomu, aby se nástroje do dutiny vešly.
 |
 |
|
| Příklady lůžek | Montáž lůžek |
Lůžka se zasouvají do vnitřních drážek v krabičkách. Vyrábějí se v několika velikostech s průměry dutin 4, 6, 8 a 10 mm přičemž se například Lůžko D6 používá pro nástroje o průměru větším než 4 mm až do průměru 6 mm. Tato zásada platí analogicky i u ostatních velikostí lůžek.
